本實用新型提供了一種水循環凈水處理裝置，包括腔體，所述腔體包括相互連通的上腔體和下腔體，所述上腔體一側設置有進水口，所述進水口外部設置有進水管道，所述進水管道內靠近進水口處設置有一次過濾層，所述上腔體內位于進水口下方處設置有二次過濾層，所述二次過濾層的縱截面呈橫置的T形，所述二次過濾層的小端位于上腔體內壁的安裝槽中，所述二次過濾層的大端伸出上腔體外且通過螺栓與上腔體的外壁固定連接;所述下腔體的內壁上設置有一層活性炭層，所述下腔體一側下部設置有出水口。本實用新型所述的水循環凈水處理裝置結構簡單，設計合理，大大提高了凈化效果，且二次過濾層可拆卸，方便對過濾網的清理。

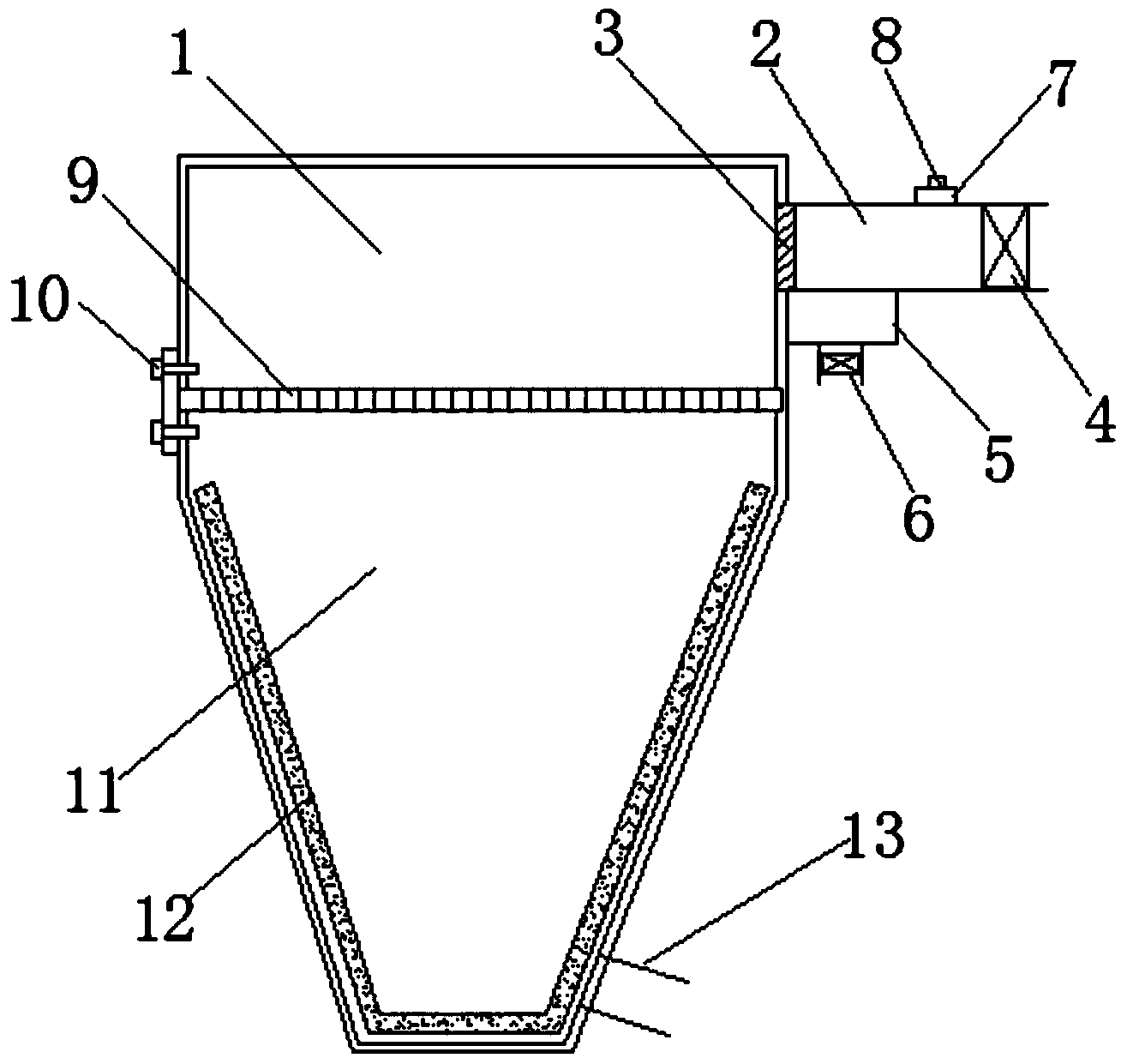

　　摘要附圖

　　權利要求書

　　1.一種水循環凈水處理裝置，其特征在于：包括腔體，所述腔體包括呈方形的上腔體(1)和呈上寬下窄的梯形的下腔體(11)，所述上腔體(1)與所述下腔體(11)相互連通;

　　所述上腔體(1)一側設置有進水口，所述進水口外部設置有進水管道(2)，所述進水管道(2)內設置有截止控制閥(4)，所述進水管道(2)內靠近進水口處設置有一次過濾層(3)，所述進水管道(2)內壁上位于一次過濾層(3)進水側且緊挨一次過濾層(3)處設置有集污槽(5)，所述集污槽(5)底部設置有排污口，所述排污口處設置有排污控制閥(6);

　　所述上腔體(1)內位于進水口下方處設置有二次過濾層(9)，所述二次過濾層(9)的縱截面呈橫置的T形，所述二次過濾層(9)的小端位于上腔體(1)內壁的安裝槽中，所述二次過濾層(9)的大端伸出上腔體外且通過螺栓(10)與上腔體(1)的外壁固定連接;

　　所述下腔體(11)的內壁上設置有一層活性炭層(12)，所述下腔體(11)一側下部設置有出水口(13)。

　　2.根據權利要求1所述的水循環凈水處理裝置，其特征在于：所述進水管道(2)外部位于一次過濾層(3)與截止控制閥(4)之間處設置有與進水管道(2)接通的壓力傳感器(7)，所述壓力傳感器(7)上設置有控制器(8)。

　　3.根據權利要求2所述的水循環凈水處理裝置，其特征在于：所述一次過濾層(3)為篩網過濾層，所述二次過濾層(9)為纖維過濾層。

　　說明書

　　一種水循環凈水處理裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其是涉及一種水循環凈水處理裝置。

　　背景技術

　　隨著 經濟發展與城市化進程，使人類的生活水平不斷提高，但隨之而來的是不同程度的環境污染，污水就是來源之一，隨著水污染程度的加劇，污水處理的重要性越來越突出，污水處理是為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程，傳統的污水凈化處理設備大多凈化效果不理想且過濾層拆卸不便。

　　發明內容

　　有鑒于此，本實用新型旨在提出一種水循環凈水處理裝置，以解決傳統的污水凈化處理設備過濾層拆卸不便且凈化效果不理想的問題。

　　為達到上述目的，本實用新型的技術方案是這樣實現的：

　　一種水循環凈水處理裝置，包括腔體，所述腔體包括呈方形的上腔體和呈上寬下窄的梯形的下腔體，所述上腔體與所述下腔體相互連通;所述上腔體一側設置有進水口，所述進水口外部設置有進水管道，所述進水管道內設置有截止控制閥，所述進水管道內靠近進水口處設置有一次過濾層，所述進水管道內壁上位于一次過濾層進水側且緊挨一次過濾層處設置有集污槽，所述集污槽底部設置有排污口，所述排污口處設置有排污控制閥;所述上腔體內位于進水口下方處設置有二次過濾層，所述二次過濾層的縱截面呈橫置的T形，所述二次過濾層的小端位于上腔體內壁的安裝槽中，所述二次過濾層 的大端伸出上腔體外且通過螺栓與上腔體的外壁固定連接;所述下腔體的內壁上設置有一層活性炭層，所述下腔體一側下部設置有出水口。

　　進一步的，所述進水管道外部位于一次過濾層與截止控制閥之間處設置有與進水管道接通的壓力傳感器，所述壓力傳感器上設置有控制器。

　　進一步的，所述一次過濾層為篩網過濾層，所述二次過濾層為纖維過濾層。

　　相對于現有技術，本實用新型所述的水循環凈水處理裝置具有以下優勢：結構簡單，設計合理，通過進水管道內一次過濾層的設置能夠?qū)ξ鬯M(jìn)行較好的預處理，減少污水后續處理的難度和設備投資，腔體內二次過濾層和活性炭層的設置可對污水進行深度過濾和凈化，大大提高了凈化效果，且二次過濾層可拆卸，方便對過濾網的清理。
